Trennwände zum Schutz vor Luftschall und Trittschall in Räumlichkeiten mit lauten Tätigkeiten
SENOR-TAV-500/ 11 A
Video Montage einer Hochleistungs-Gipskarton-Akustikwand – KINOS, THEATER, PUBS, DISKOTHEKEN
Patentiert
Akustikstopfen für die vollständige Trennung der selbsttragenden Struktur vom Typ C oder Kanal vom Beton
Modell TAV-500/11 A
Wir freuen uns, die unverzichtbare akustische Befestigung zur Deaktivierung von körperschallübertragenem Lärm vorzustellen. Diese Lösung integriert fortschrittliche Technologie durch eine neue polymere Komponente, die vom renommierten deutschen Hersteller KRAIBURG entwickelt wurde. Das Material wurde präzise entwickelt, um für mehr Ruhe, Komfort und Umweltqualität in denjenigen Umgebungen zu sorgen, in denen Trittschall und Vibrationen störend wirken, die Konzentration erschweren oder das Wohlbefinden der Nutzer beeinträchtigen können. Wir haben das Produkt komplett überarbeitet, um den zeitgemäßen Anforderungen an Leistungsfähigkeit, akustischen Komfort und Bauqualität gerecht zu werden und gleichzeitig eine wirksame und sorgfältig in das Befestigungssystem integrierte Lösung zu erhalten.
Sein innovatives Design beinhaltet eine spezifische Technologie zur Eindämmung der durch vibromechanische Energie erzeugten Belastung. Dadurch wird verhindert, dass sich diese unnötigerweise auf angrenzende Wände, Decken und andere Bauteile überträgt. Durch die Begrenzung dieser Übertragungswege trägt die Befestigung dazu bei, Schallbrücken zu brechen und die Ausbreitung von Strukturvibrationen zu reduzieren, was die Schaffung saubererer, leiserer und angenehmerer Räume begünstigt. Auf diese Weise verbessert sie die akustische Qualität der Umgebung und sorgt für ein komfortableres Erlebnis für die Personen, die diese Räume nutzen.
Der Akustikdübel SE-TAV-500/11 A verfügt über ein PATENTIERTES Bewegungssteuerungssystem, das es ermöglicht, jede Art von Befestigung, einschließlich der Schraube, vom Rest der Materialien des Bausystems zu isolieren. Diese kontrollierte Trennung unterbricht Schallbrücken und trägt dazu bei, die vibromechanische Übertragung über die Verbindungspunkte zu beseitigen. Infolgedessen konnte der Luftschall in einem zuvor erprobten und getesteten Bausystem um mehr als 16 dBA reduziert werden – ein Ergebnis, das seinen Beitrag zur Verbesserung des akustischen Komforts und zur Reduzierung von Lärmbelästigungen in der bebauten Umwelt deutlich belegt.
Der Akustikdübel SE-TAV-500/11 A ist für den Einbau in den horizontalen Bodenprofilen und den vertikalen Ständerprofilen vorgesehen, die für die Verbindung mit dem bestehenden Mauerwerk bestimmt sind. Seine Funktion besteht darin, das akustische Verhalten dieser Anschlüsse zu verbessern, eine angemessene Trennung zu begünstigen und die Übertragung von Vibrationen und Lärm durch die Struktur zu reduzieren. Weitere Informationen zu Eigenschaften, Anwendung und Montagebedingungen finden Sie unter «Technisches Datenblatt herunterladen».
- TAV-500 11/A: für Boden- und Vertikalkanal
Instalation Video

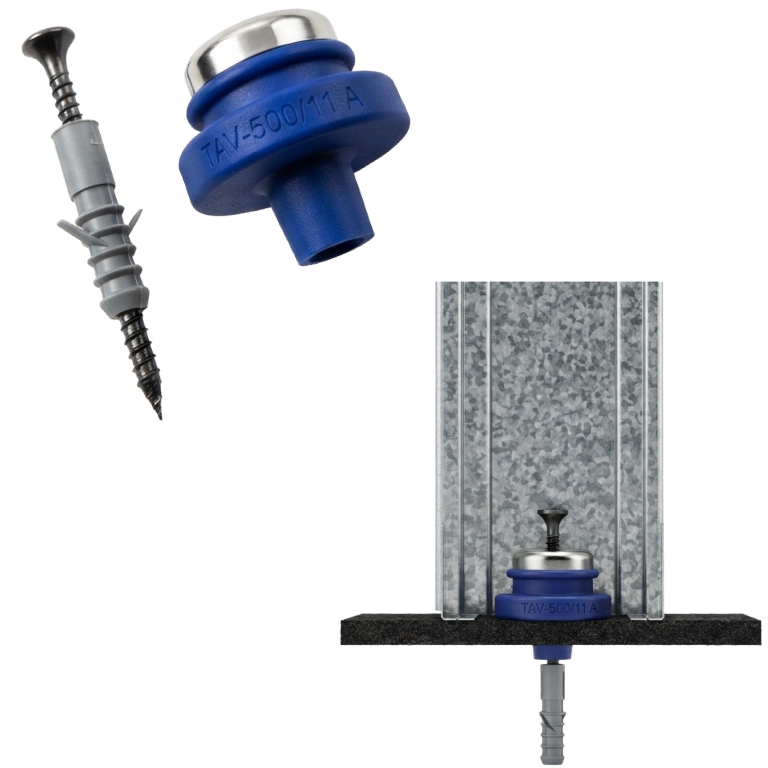

Gummidämpfer zur Isolierung des Befestigungselements (Schraube) vom Rest der Materialien.
Produkt beim spanischen Patent- und Markenamt registriert.
Verhindert die Übertragung von Vibrationen zwischen den ursprünglichen Wänden und der Wand oder Trennwand
Bietet maximale Schalldämmung des Systems
Sorgt für Dichtheit im System
Zusammen mit den in den Ständern eingesetzten dämpfern wird eine maximale Elastizität erreicht
Verpackung:
– SE-TAV-500/11A-12: 12 stck
Prüfbericht: B2021-LACUS-IN-159 A
Thema: Prüfung der Luftschalldämmung
Normen: UNE-EN ISO 10140-1:2016 und 10140-2:2011
Labor: TECNALIA (Vitoria)
Datum: 30 November 2021
Probe: CHOVA+SENOR EI120 AKUSTIK- WAND
Standard-Wand: 15 cm Betonblock + Gips auf beiden Seiten.
Standard-Wanddicke und -Gewicht: 17,5 cm und 300 kg/m²
Gesamtdicke der Wandverkleidung: 20,2 cm
Beschreibung des Musters: Selbsttragende Wandverkleidung mit Dämpfern SE-4800/TDM (SENOR) + Dämpfer SE-TAV-500/11A und 11R (SENOR) + SE-BEC-10×100 Akustikband (SENOR) + 48 mm Kanäle und Träger (KNAUF) + SE-MONT-BICAPA-40 Entkopplungsband (SENOR)+ 4 cm CHOVANAPA Absorptionsmaterial (CHOVA) + 25 mm feuerfestes GKP (KNAUF) + 4 mm VISCOLAM 65 Akustikplatte (CHOVA) + 25 mm feuerfestes GKP (KNAUF)
Anmerkung: Für das Produkt TAV/500 11 A sind die in diesem Test erzielten akustischen Ergebnisse ebenfalls gültig, da beide Produkte die gleichen Eigenschaften aufweisen.
Ergebnisse: Verbesserung des Luftschalls um 21 dB im Vergleich zu einer Basiswand mit 48 dB und Erreichen einer Gesamtdämmung von 70 dB
Labormessungen zur Verbesserung der Luftschalldämmung – MIT DÄMPFERN –
Nr. Testbericht: B2020-LACUS-IN-122-2 A
Ziel: Prüfung der Luftschalldämmung
Norm: UNE-EN ISO 10140-1:2016 und 10140-2:2011
Labor: TECNALIA (Vitoria)
Datum: 23 – oktober – 2020
Muster: SELBSTTRAGENDE AKUSTIKWAND CHOVA+SENOR
Normale Basiswand: 15 cm Betonblock + Mörtel auf beiden Seiten
Standard-stärke und -Gewicht: 17,5 cm und 300 kg/m²
Gesamtdicke der Wand: 19,5 cm
Beschreibung der Probe: Selbsttragende Wandverkleidung mit Dämpfern SE-3802/03 TD1 (SENOR) + Dämpfer SE-TAV-500/11A und 11R (SENOR) + Akustikband SE-BEC-10×100 und SE-BEC- 6×100 (SENOR) + 48 mm Kanäle und Träger (KNAUF) + SE-MONT-BICAPA-40 Entkopplungsstreifen (SENOR) + 4 cm CHOVANAPA Absorptionsmaterial (CHOVA) + 15 mm GKP (KNAUF) + 4 mm VISCOLAM 65 Akustikplatte (CHOVA) + 12, 5 mm GKP (KNAUF)
Anmerkung: Für das Produkt TAV/500 11 A sind die in diesem Test erzielten akustischen Ergebnisse ebenfalls gültig, da beide Produkte die gleichen Eigenschaften aufweisen.
Ergebnisse: 17 dB Verbesserung des Luftschalls im Vergleich zu einer Basiswand mit 48 dB, wodurch eine Gesamtdämmung von 65 dB erreicht wird.
Labormessungen zur Verbesserung der Luftschalldämmung – MIT DÄMPFERN –
Labormessungen zur Verbesserung der Luftschalldämmung – OHNE DÄMPFERN –
Nº Prüfbericht: 110924-637 A
Ziel: Luftschalldämmungsprüfung
Normen: UNE-EN ISO 10140-2:2022
Labor: TECNALIA (Vitoria)
Datum: 14 – JUNI – 2024
Muster: URSA+SENOR AKUSTISCHE-Trennwand mit maximaler Dichtheit
Musterabmessungen: 3,6 m lang x 2,8 m breit = 10,08 m²
Geschätzte Masse: 41 kg/m²
Gesamtdicke der Trennwand: 11 cm
Beschreibung des Musters: Akustische Trennwand mit einfacher, selbsttragender Struktur, bestehend aus den Dämpfern SE-TMT-50 R (SENOR) + den Akustikdübeln SE-TAV-500/11A und 11R (SENOR) + dem Akustikband SE-BEC (SENOR) um den gesamten Umfang herum + den Kanälen und Ständern 48 mm (KNAUF) + dem Entkopplungsband SE-MONT-BICAPA-40 (SENOR) auf beiden Seiten + der Mineralwolle TERRA PLUS 32 (URSA) + 2 Standard-GKP von 12, 5 mm Standard GKP (KNAUF) auf jeder Seite + Akustikfolie M. A.D.4 auf einer Seite zwischen den Platten
Anmerkung: Für das Produkt TAV/500 11 A sind die in diesem Test erzielten akustischen Ergebnisse ebenfalls gültig, da beide Produkte die gleichen Eigenschaften aufweisen.
Ergebnis: 42 dB Gesamtdämmung
Nº Prüfbericht: 110923-638 A
Objekt: Luftschalldämmungsprüfung
Normen: UNE-EN ISO 10140-2:2022
Labor: TECNALIA (Vitoria)
Datum: 19 – JUNI – 2024
Probe: Akustische Trennwand URSA+SENOR mit Verlust der Luftdichtheit
Abmessungen der Probe: 3,6 m lang x 2,8 m breit = 10,08 m²
Geschätzte Masse: 41 kg/m²
Gesamtdicke der Trennwand: 11 cm
Beschreibung der Probe: Einzelne selbsttragende Akustik-Trennwand mit SE-TMT-50 R (SENOR) Dämpfern + 7 cm SE-BEC (SENOR) Schilfrohr + SE-TAV-500/11A und 11R (SENOR) Akustikdübel + SE-TAV-500/11A und 11R (SENOR) Akustikstreifen + SE-TAV-500/11A und 11R (SENOR) Akustikband + SE- BEC (SENOR) an den Seiten und an der Decke + 48 mm Kanäle und Träger (KNAUF) + SE-MONT-BICAPA-40 Entkopplungsstreifen (SENOR) an beiden Seiten + TERRA PLUS 32 Mineralwolle (URSA) + 2 Standard GKP von 12, 5 mm Standard GKP (KNAUF) auf jeder Seite + Akustikfolie M. A.D.4 auf einer Seite zwischen den Platten
Anmerkung: Für das Produkt TAV/500 11 A sind die in diesem Test erzielten akustischen Ergebnisse ebenfalls gültig, da beide Produkte die gleichen Eigenschaften aufweisen.
Ergebnis: 26 dB Gesamtdämmung
Prüfbericht Nr: 086146-001
Thema: Feuerbeständigkeitstest
Normen: EN 1363-1:2020, EN 1364-1:2015 und EN 13501-2:2016
Labor: TECNALIA (Azpeitia – Guipúzcoa)
Datum: 23 Oktober 2020
Probe: SENOR+CHOVA EI120 AKUSTIK-WAND
Abmessungen der Probe: 3 m breit x 3 m hoch
Testdauer: 149 Minuten. In Minute 140 tritt ein Isolationsversagen und in Minute 148 ein Integritätsversagen auf
Beschreibung der Probe: Selbsttragende Akustikplatte mit Dämpfern SE-4800/TDM (SENOR) + Dämpfer SE-TAV-500/11A und 11R (SENOR) + Akustikband SE-BEC-6×100 und SE-BEC- 10×100(SENOR) + 48 mm Kanäle und Träger + 4 cm CHOVANAPA absorbierendes Material (CHOVA) + 25 mm feuerhemmendes GKP (KNAUF) + 4 mm VISCOLAM 65 Akustikplatte (CHOVA) + 25 mm feuerhemmendes GKP (KNAUF)
Direkter Anwendungsbereich (Änderungen oder Varianten zulässig):
– Weitere zulässige Varianten sind im Klassifizierungsbericht aufgeführt
– BREITE: unbegrenzt
– HÖHE: bis zu 1 Meter mehr als das Prüfmuster, d.h. bis zu 4 Meter.
Anmerkung: Für das Produkt TAV/500 11 A sind die in diesem Test erzielten akustischen Ergebnisse ebenfalls gültig, da beide Produkte die gleichen Eigenschaften aufweisen.
Ergebnis: Feuerwiderstandsklasse: EI120 E120
