Der fortschrittlichste Hybriddämpfer für die akustische Deckenabhängung für 45/48mm Profile
Modell 47 MDS
DER FORTSCHRITTLICHSTE HYBRIDDÄMPFER IM VIBRATIONSSCHUTZ MIT DIREKTER BEFESTIGUNG AN DECKENPROFILEN Typ TC47, F-530, Maestra F47/17, T-45 oder ähnlich
MAXIMALE BRANDKLASSIFIZIERUNG EI-120!
Dieses NEUE Design hat es geschafft, das erste zu sein, die die Brandklassen EI-30, EI-60, EI-90 und EI-120 erreicht.
Das Modell 47 MDS bietet akustische Ergebnisse von mehr als 95 % in seinem Isolationsgrad mit Grenzfrequenzen von 3 Hz bis 7 Hz.
PATENTIERTES PRODUKT!
SENOR-47 MDS

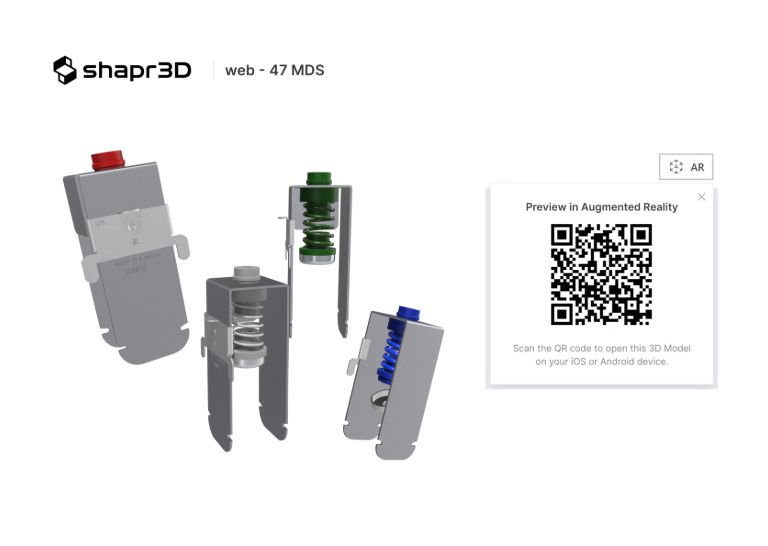

Klicken und bewegen
Nutzungsmodell
200201413/2
Der 47 MDS ist ein anderer und erneuerter HYBRID-Hochleistungsdämpfer. Er wird mit der fortschrittlichsten Technologie hergestellt und ist für die Aufhängung von Akustikunterdecken mit Hilfe von verzinkten Stahlprofilen des Typs TC47, F530 oder MAESTRA 4717 oder ähnlichen konzipiert.
HYBRID-System: Kombination des modernsten Polymers mit einer spiralförmigen Stahlspirale.
Die Kombination dieser beiden Elemente ermöglicht es, den besten Schalldämpfer der Welt in seiner Kategorie auf den Markt zu bringen. Dadurch wird die Vibration im gesamten Bereich der Anregungsfrequenzen reduziert.

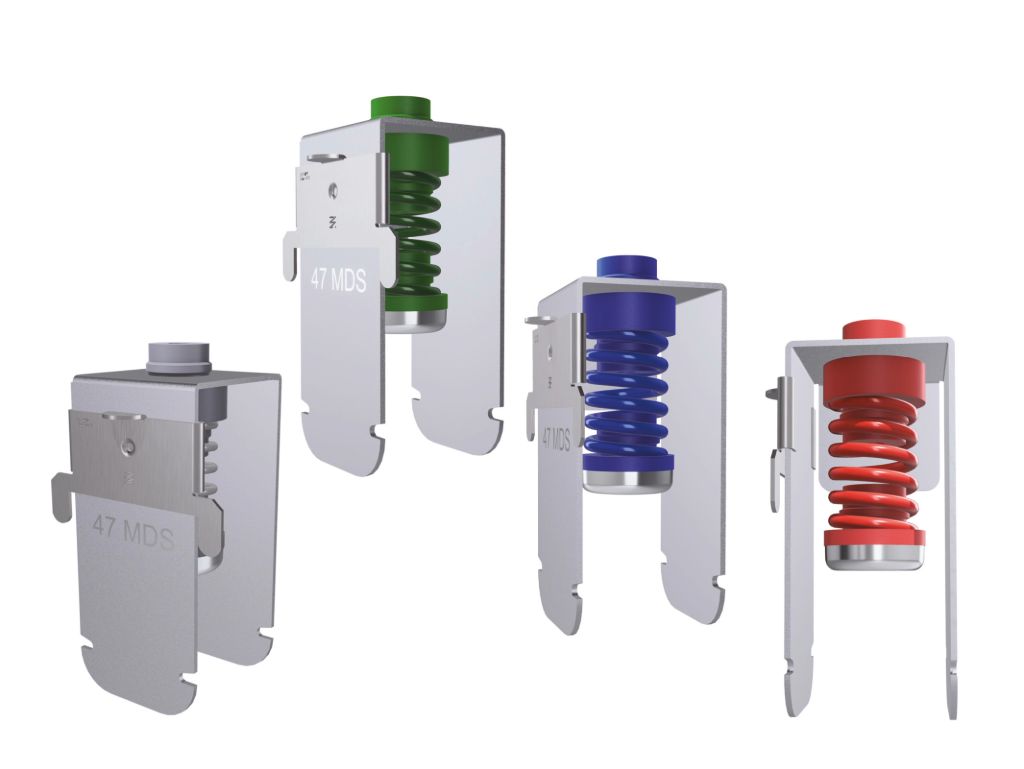

Es gibt 4 Referenzen, die sich nach Belastungsbereich und Farbe unterscheiden: Grau, Grün, Blau und Rot:
* 4715 G/MDS (Belastungsbereich 3 bis 15 kg)
* 4725 V/MDS (Belastungsbereich 15 bis 30 kg)
* 4750 A/MDS (Belastungsbereich 30 bis 50 kg)
* 4775 R/MDS (Belastungsbereich 45 bis 75 kg)
DER FORTSCHRITTLICHSTE HYBRID-SCHLAGDÄMPFER IM VIBRATIONSSCHUTZ MIT DIREKTER BEFESTIGUNG AN DECKPROFILEN TC47, F530 oder MAESTRA 4717
Hier können Sie die Installationsanleitung herunterladen
Produkt beim spanischen Patent- und Markenamt registriert.
Einziges System mit maximaler Brandklassifizierung (EI-120)
Hervorragende Ergebnisse bei niedrigen und mittleren Frequenzen (Hz) dank des Hybridsystems
Maximale Sicherheit dank Schliessvorrichtung (DS)
DEntwickelt für eine schnelle und einfache Installation
Lastbereich von: 3-15 kg
Lastbereich von: 15-30 kg
Lastbereich von: 30-50 kg
Lastbereich von: 45-75 kg
Resonanz Frequenz: 3 – 7 Hz
Brechen: >= 200 kg
Verpackung:
– SE-4715 G/MDS-M6/50: 50 stck
– SE-4725 V/MDS-M6/50: 50 stck
– SE-4750 A/MDS-M6/50: 50 stck
– SE-4775 R/MDS-M6/50: 50 stck
* Erhältlich Metrik: M8
Prüfbericht Nr: B2021-LACUS-IN-160 A
Thema: Prüfung der Luft- und Trittschalldämmung
Normen: UNE-EN ISO 10140-1:2016, 10140-2:2011 und 10140-3:2011+A1:2015
Labor: TECNALIA (Vitoria)
Datum: 25. November 2021
Probe: ABGEHÄNGTE AKUSTISCHE DECKEN CHOVA+SENOR EI120
Normalisierter Grundboden: Stahlbetonplatte.
Normale Dicke und Gewicht des Unterbodens: 15 cm und 375 kg/m².
Gesamtdicke der Akustikdecke: 30 cm
Beispielbeschreibung: Akustikunterdecke bestehend aus Dämpfern SE-60M/DS (SENOR) + Akustikband SE-BEC-10×80 (SENOR)+ TC-60 Profile (KNAUF) + SE-MONT-BICAPA-40 Entkopplungsband (SENOR) + 4 cm CHOVANAPA Absorbermaterial (CHOVA) + 25 mm feuerfestes PYL (KNAUF)4 mm VISCOLAN 65 Akustikfolie (CHOVA) + 25 mm Brandschutz-GKP (KNAUF)
Anmerkung: Für das Produkt 47MDS sind die in diesem Test erzielten akustischen Ergebnisse ebenfalls gültig, da beide Produkte die gleichen Eigenschaften aufweisen.
Ergebnis: Verbesserung des Luftschalls um 22 dB im Vergleich zu einem 57 dB-Boden und Erreichen einer Gesamtdämmung von 78 dB.
Ergebnis: Verringerung des Trittschalls um 34 dB im Vergleich zu einem Basisboden von 77 dB, wodurch eine Dämmung von 42 dB erreicht wird.
Labormessungen zur Verbesserung der Luft- und Trittschalldämmung – MIT Dämpfern –
Prüfbericht Nr: 080645-001
Thema: Feuerbeständigkeitstest
Normen: EN 1363-1:2012, EN 1364-2:2018 und EN 13501-2:2016
Labor: TECNALIA (Azpeitia – Guipúzcoa)
Datum: 28. November 2019
Probe: Hängende Akustikdecke SENOR+CHOVA EI120
Abmessungen der Probe: 4 m lang x 3 m breit.
Testdauer: 180 Minuten. Ein Isolationsversagen tritt in Minute 147 und ein Integritätsversagen in Minute 171 auf.
Probenbeschreibung: Akustikunterdecke bestehend aus SE-60M/DS Dämpfern (SENOR) + SE-BEC-5×90 Akustikband (SENOR) + TC-60 Profile + SE-F/RAPID 60 DS2 Böcke (SENOR) + SE-SRC Gewindesohlen (SENOR) + 25 mm feuerbeständiges GKP (KNAUF) + 4 mm VISCOLAN 65 Akustikfolie (CHOVA) + 25 mm feuerbeständiges GKP (KNAUF).
Direkter Anwendungsbereich (Änderungen oder Varianten sind zulässig):
– LÄNGE: unbegrenzt
– BREITE: unbegrenzt
– Weitere zulässige Varianten sind im Klassifizierungsbericht aufgeführt
Anmerkung: Für das Produkt 47MDS sind die in diesem Test erzielten akustischen Ergebnisse ebenfalls gültig, da beide Produkte die gleichen Eigenschaften aufweisen.
Ergebnis: Feuerwiderstandsklasse: EI120 E120
Feuerwiderstandsprüfbericht gemäß EN 1364-2:2018 Herunterladen

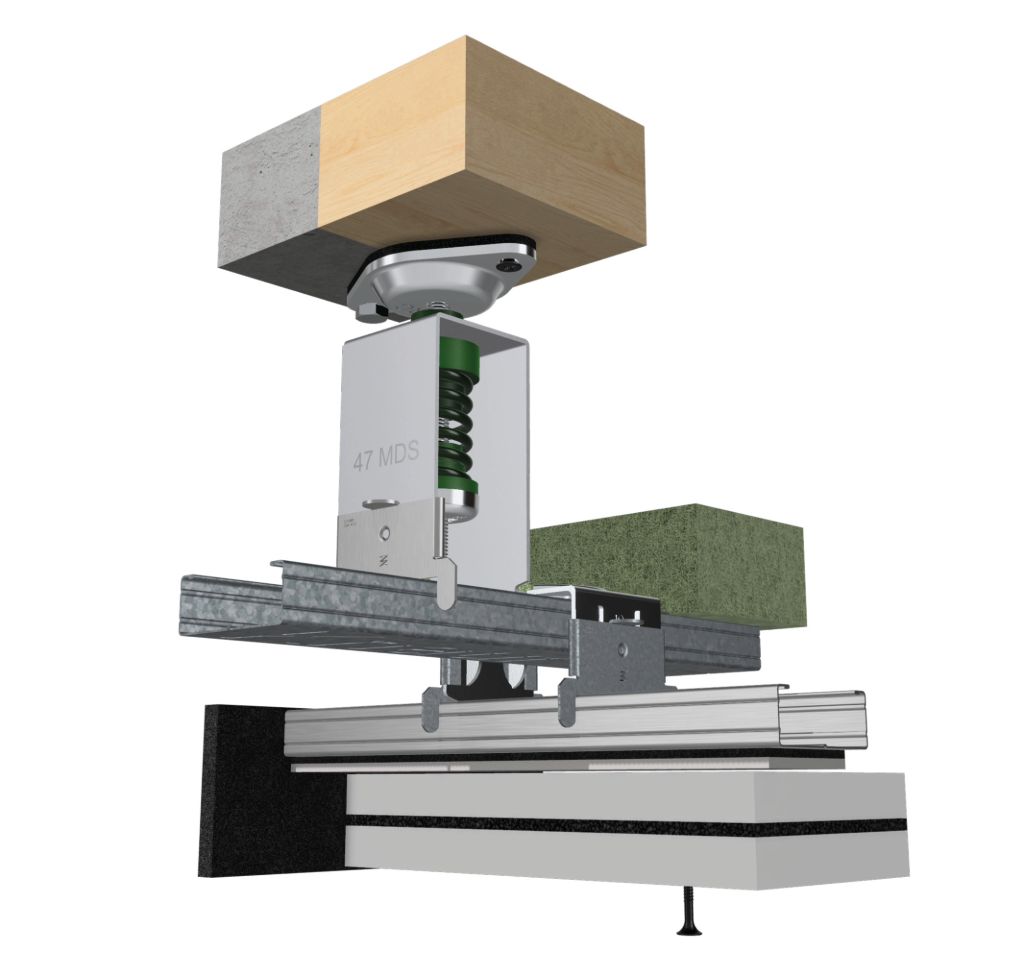

Konstruktives Detail
