Trasdosados y Techos Acústicos
Directos con la GAMA FTD de SENOR
-Sistema con MÍNIMO ESPACIO-
Sistema ideal para realizar un excelente aislamiento acústico en espacios reducidos, como por ejemplo pisos, comercios, establecimientos hoteleros, restaurantes, etc. donde se disponga de poco espacio para llevar a cabo el aislamiento.
Sistema para atenuar ruidos aéreos y ruidos de impacto.
Sistema ensayado en el Laboratorio de Acústica de Tecnalia, ofreciendo una mejora acústica superior a 12 dB.
Sistema muy versátil, ya que permite utilizar el mismo perfil tanto para trasdosados como para techos.
SOLUCIÓN CONSTRUCTIVA
Información basada en una pared de menos de 3 metros de altura (materiales y orden de ejecución):
1) Banda acústica autoadhesiva SE-BEC-5×48 (SENOR): compuesta de material EPDM de alta calidad (burlete perimetral). Aporta estanqueidad a la solución.
2) Material absorbente: LANA MINERAL (lana de vidrio o lana de roca) o FIBRA DE POLIÉSTER colocado entre perfiles. Aporta coeficiente de absorción a la solución.
3) Amortiguadores acústicos compatibles:
* Amortiguador SE-FTD OMEGA: para perfiles omega de 82 mm. Cuando instalamos este amortiguador en techos es necesario y OBLIGATORIO fijar los perfiles omega a los amortiguadores con tornillos autotaladrantes MM (Metal-Metal) de 9 mm, para aportar seguridad al sistema constructivo.
- Formatos de caja: 15 uds y 50 uds.
* Amortiguador SE-FTD OMEGA ULTRA: para perfiles omega desde 20 a 90 mm. Cuando instalamos este amortiguador en techos es necesario y OBLIGATORIO fijar los perfiles omega a los amortiguadores con tornillos autotaladrantes MM (Metal-Metal) de 9 mm, para aportar seguridad al sistema constructivo. Para la elaboración de techos acústicos directos con perfiles omega, desde SENOR recomendamos utilizar como mejor opción los amortiguadores SE-FTD OMEGA ULTRA.
- Formatos de caja: 10 uds y 40 uds.
* Amortiguador SE-FTD NIVEL 47: para perfiles de 47 mm (tipo TC-47). Posee un tornillo de métrica que permite corregir los desplomes o desniveles en trasdosados y techos. Disponible con tornillos de distintas medidas: 25 mm (modelo estándar), 50 mm, 80 mm y 160 mm.
- Formatos de caja: 15 uds y 50 uds.

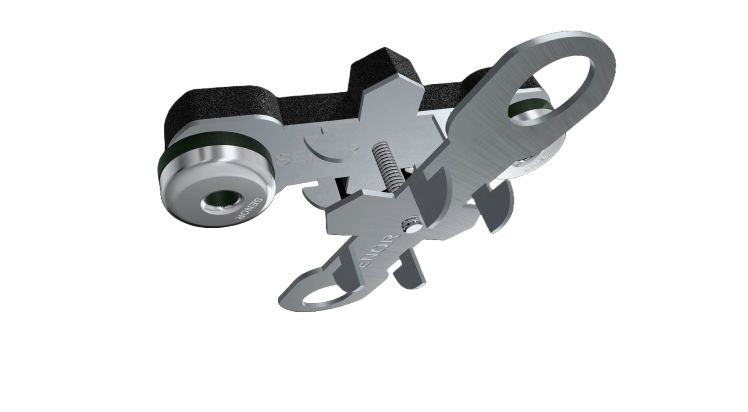

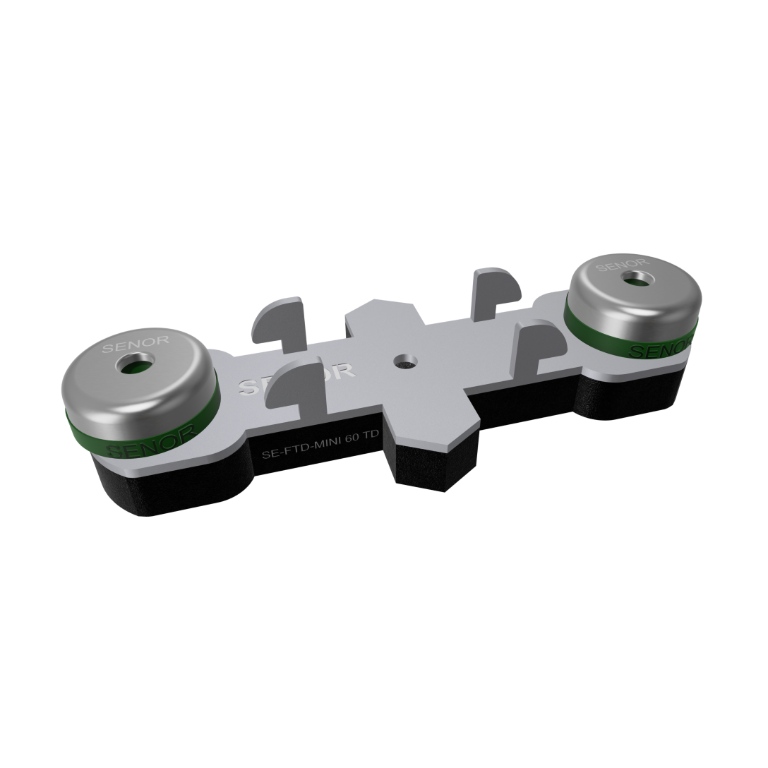

* Amortiguador SE-FTD MINI 47: para perfiles de 47 mm (tipo TC-47). Es el amortiguador acústico MÁS PEQUEÑO del mercado.
- Formatos de caja: 25 uds y 75 uds.
* Amortiguador SE-FTD NIVEL 47DS T50: para perfiles de 47 mm (tipo TC-47). Posee un tornillo de métrica de 5 cm que permite corregir los desplomes o desniveles en trasdosados y techos. Incorpora dispositivo de seguridad (DS).
- Formato de caja: 30 uds.

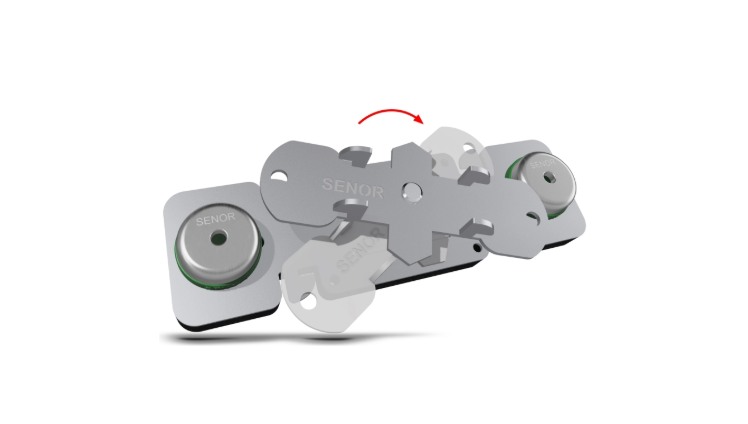

* Amortiguador SE-FTD NIVEL 60DS T50: para perfiles de 60 mm (tipo TC-60). Posee un tornillo de métrica de 5 cm que permite corregir los desplomes o desniveles en trasdosados y techos. Incorpora dispositivo de seguridad (DS).
- Formato de caja: 30 uds.
Nuestra Gama FTD está diseñada para realizar tanto trasdosados como techos acústicos directos.
Son amortiguadores acústicos anti vibratorios (PATENTADOS y EXCLUSIVOS DE SENOR).
Para una correcta distribución con perfiles verticales, recomendamos colocar 3 amortiguadores por perfil (uno a 15 cm aprox. del techo, otro a 15 cm aprox. del suelo y un tercero en el centro del perfil, aprox).
Estos amortiguadores aportan factor de elasticidad a la solución acústica, permitiendo atenuar las vibraciones dentro del sistema constructivo.
4) Perfiles: colocados verticalmente cada 60 cm. También se pueden colocar cada 40 cm o incluso horizontalmente. Aportan rigidez a la solución.
-Para perfiles omega: amortiguadores SE-FTD OMEGA y SE-FTD OMEGA ULTRA.
-Para perfiles de 47 mm (tipo TC-47): amortiguadores SE-FTD NIVEL 47, SE-FTD MINI 47 y SE-FTD NIVEL 47DS T50.
-Para perfiles de 60 mm (tipo TC-60): amortiguadores SE-FTD NIVEL 60DS T50.
5) Banda desolidarizadora SE-MONT-BICAPA-40 (SENOR): actúa como separador para atenuar las vibraciones que se producen entre los perfiles y las placas de yeso.
6) Placa de yeso (PYL): para la primera capa de placas de yeso, recomendamos utilizar las estándar de 15 mm (aprox. 10,5 kg/m²). Aporta masa a la solución.
7) Lámina acústica bituminosa: recomendamos utilizar ViscoLAM 65 (ChovA), M.A.D. 4 (DANOSA), TECSOUND (SOPREMA) o similar de 4 mm de grosor (con un peso aprox. de 6 kg/m²). Actúa como barrera contra la transmisión del ruido aéreo y gracias a su elevada densidad aporta masa a la solución. Las láminas
acústicas de 4 mm ofrecen mejores resultados acústicos que las de 2 mm.
8) Placa de yeso (PYL): para la segunda capa de placas de yeso, recomendamos utilizar las estándar de 12,5 o 13 mm (aprox. 8,5 kg/m²). Aporta masa a la solución.
NOTA: se pueden utilizar placas de yeso estándar (aprox. 700 kg/m³ de densidad) o placas de yeso acústicas (aprox. 1.000 kg/m³ de densidad). La densidad de las placas depende de cada fabricante. Las placas de yeso acústicas al tener una densidad mayor a las placas de yeso estándar aportan más masa a la solución, por tanto, favorecen el aislamiento acústico.
ESPACIO/GROSOR DE LA SOLUCIÓN:
Partimos de la base: a un mayor grosor, mayor aislamiento.
Por lo que, un trasdosado autoportante con canales y montantes, nos ofrecerá mejores resultados acústicos que un trasdosado directo de mínimo espesor. Sin embargo, los trasdosados directos son suficientes (en la mayoría de los casos) para solucionar los problemas de ruido entre vecinos, en comercios y establecimientos sin música etc. Así pues, los trasdosados y techos directos son una solución muy eficaz cuando tenemos problemas de espacio.
A continuación, indicamos el espacio que necesita la solución anteriormente representada al completo, en función al amortiguador utilizado. Tomando como referencia que el amortiguador ha sido fijado directamente a la pared o al forjado del techo, con todos los materiales mencionados:
- Con amortiguadores SE-FTD OMEGA: 6 cm
- Con amortiguadores SE-FTD OMEGA ULTRA: 6 cm
- Con amortiguadores SE-FTD NIVEL 47, dependiendo del tornillo utilizado:
* Tornillo de 25 mm: mínimo 6,8 cm – máximo 8,2 cm
* Tornillo de 50 mm: mínimo 9,3 cm – máximo 10,7 cm
* Tornillo de 80 mm: mínimo 12,3 cm – máximo 13,7 cm
* Tornillo de 160 mm: mínimo 20,3 cm – máximo 21,7 cm
- Con amortiguadores SE-FTD MINI 47: 6 cm
- Con amortiguadores SE-FTD NIVEL 47DS T50: mínimo 9,2 cm – máximo 13,2 cm
- Con amortiguadores SE-FTD NIVEL 60DS T50: mínimo 10,4 cm – máximo 14,2 cm
VIDEOS DE INSTALACIÓN PASO A PASO:
Amortiguadores SE-FTD-OMEGA: https://youtu.be/0dFjnHE-zYc?si=9wttNZLA_vGHxnL3
Amortiguadores SE-FTD-OMEGA ULTRA: https://youtu.be/O4o9yNJ6Ypw?si=P7c37kJ_KmdAt4Uj
Amortiguadores SE-FTD-NIVEL 47: https://youtu.be/Eli1v4AsJP8?si=vDGMcojIt7Grjt1m
Amortiguadores SE-FTD-MINI 47: https://youtu.be/9alEnip1ZHM?si=8hfe3qicYG0XaIBH
Amortiguadores SE-FTD NIVEL 47DS T50 y 60DS T50: https://youtu.be/MnH-1EExE8A?si=1jTB9zOOC6wstdn
CONSEJOS:
Sellar todos los orificios o agujeros que tenga la pared/techo original antes de realizar el tratamiento, para aportar estanqueidad.
Si trabajamos sobre una pared/techo de nueva construcción, recomendamos no colocar directamente los amortiguadores sobre los ladrillos, es decir, la pared debe tener una capa de mortero de aprox. 1 cm.
Sellar las uniones entre las placas de yeso con el perímetro y entre ellas, tanto en la primera capa de placas como en la segunda.
Los perfiles y las placas de yeso tienen que “apoyar” por completo en todo su recorrido, sobre la banda acústica. Por tanto, su ancho tiene que ser igual o superior al grosor de la solución.
Para obtener los mejores resultados acústicos se recomienda no perforar el sistema.
Se aconseja realizar un tratamiento completo en paredes, techo y suelo (caja en caja) para obtener los mejores resultados acústicos.
Para la fijación de los amortiguadores, recomendamos tacos de nylon del 8 y tornillos de 65- 75 mm de largo.
Para atornillar la primera capa de placas aconsejamos utilizar tornillos fosfatados de 25 o 35 mm de largo y para la segunda capa de placas tornillos de 45 mm de largo.
NOTA 1: la solución representada está diseñada según nuestros conocimientos y experiencia. Hay que destacar que no es única, ya que se pueden realizar combinaciones múltiples con diferentes materiales. Nuestro propósito es servir de ayuda y de guía para solucionar los problemas de ruidos que,
desgraciadamente, sufren muchas personas.
NOTA 2: para obtener los mejores resultados acústicos es de vital importancia utilizar productos de calidad, así como realizar una correcta ejecución en obra. Por ello, es importante estar bien informados, para evitar errores que penalizarán la mejora.
NOTA 3: el aislamiento acústico está compuesto de los siguientes factores: rigidez, elasticidad, masa, estanqueidad, coeficiente de absorción y una correcta ejecución. Para conseguirlos se emplean distintos tipos de materiales, que combinándolos correctamente, nos permiten obtener los resultados acústicos deseados. Con esto pretendemos explicar que no existen productos milagro que por sí solos consigan solucionar los problemas de ruido. Suprimir algunos de los factores y, por tanto, de los materiales necesarios, conllevará a realizar un sistema deficiente y supondrá una pérdida de aislamiento. De esta forma el dinero y tiempo invertido en el proyecto supondrá haber realizado una mala inversión.
