Modelo 3900-01 / TD2
AMORTIGUADOR LATERAL PARA TRASDOSADOS ACÚSTICOS CON DOBLE FIJACIÓN A MURO, PERMITIENDO AUMENTAR LA SEGURIDAD DEL SISTEMA EN TRASDOSADOS DE MÁS DE 4,5 METROS DE ALTURA.
¡MÁS SIMPLE IMPOSIBLE!

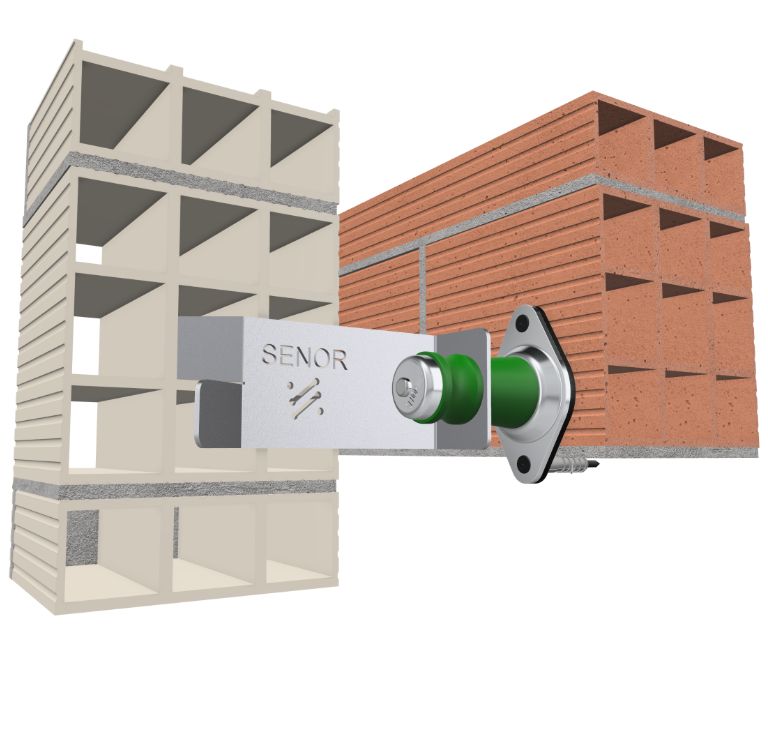

Es un amortiguador lateral de GOMA con doble núcleo y dos fijaciones a muro de altas prestaciones, diferente y renovado. Fabricado con la tecnología más avanzada y diseñado para la erradicación de toda contaminación por vía sólida hacia los muros existentes.
¡SISTEMA PATENTADO!
Clica y mueve
Patentado

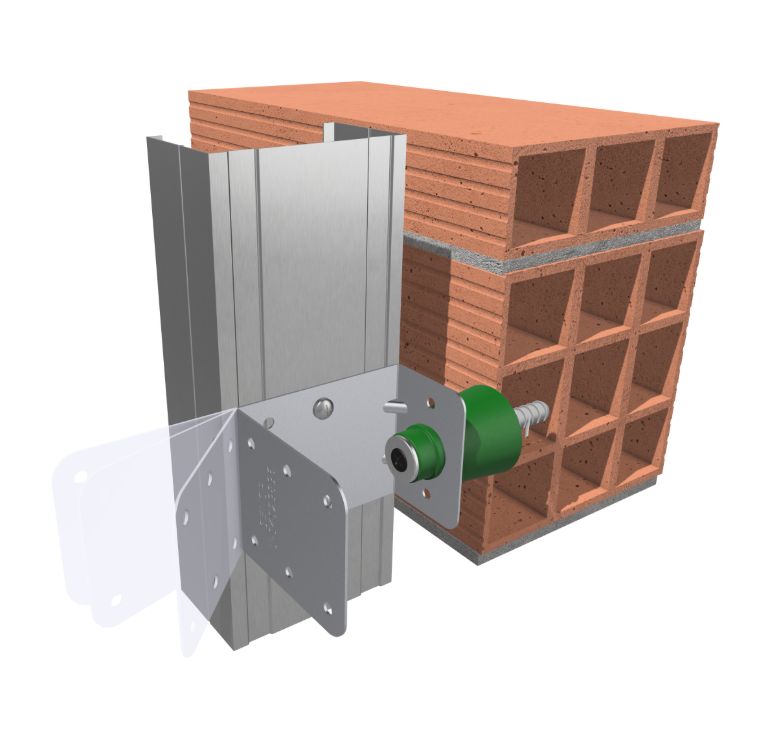

3900/01 TD2 es ideal para la instalación de trasdosados acústicos de gran altura. Incorpora un novedoso sistema de control de movimiento y traslación PATENTADO que permite que la escuadra metálica de prolongación trabaje libre en las dos direcciones.
SENOR apuesta en su día a día por la iniciativa I+D+i, por este motivo nuestros ingenieros trabajan cada día por y para su seguridad, testando y verificando la compresión axial ideal del polímero en esta gama de producto antes de su salida de fábrica.
Disponible en dos espesores: 0,8 mm y 1,5 mm.
✓ 3900 TD2: Escuadra L en 1,5 mm de grosor
MÁS ROBUSTO para cámaras de aire de más de 10 cm.
✓ 3901 TD2: Escuadra L en 0,8 mm de grosor.
¡Doblar la escuadra con tus manos, nunca antes había resultado tan fácil! Posee la ventaja de doblar y reducir el amortiguador para adaptarlo a espacios más reducidos.
* Rango de carga de 5 a 45 kg para ambas referencias.
Solo se diferencian en su espesor de acero.
AMORTIGUADOR LATERAL PARA TRASDOSADOS ACÚSTICOS CON DOBLE FIJACIÓN A MURO, PERMITIENDO AUMENTAR LA SEGURIDAD DEL SISTEMA EN TRASDOSADOS DE MÁS DE 4,5 METROS DE ALTURA.
Aquí puedes descargarte su manual de instalación
Manual de instalación 3900-01/TD2
Producto registrado ante la oficina de patentes y marcas españolas.
Doble fijación a muro
Super resistente. Ideal para trasdosados de gran altura
Respuesta increíble en el campo vibro-mecánico en las frecuencias medias/bajas Hz
Rango de Carga: 5-45 kg
Frecuencia de Resonancia: 7 – 15 Hz
Formato de caja:
– SE-3900/TD2 – 45: 45 uds
– SE-3900/TD2 – 12: 12 uds
– SE-3901/TD2 – 45: 45 uds
– SE-3901/TD2 – 12: 12 uds
Nº Informe de ensayo: B2020-LACUS-IN-122-2 A
Objeto: Ensayo aislamiento a ruido aéreo
Normas: UNE-EN ISO 10140-1:2016 y 10140-2:2011
Laboratorio: TECNALIA (Vitoria)
Fecha: 23 octubre 2020
Muestra: TRASDOSADO AUTO-PORTANTE ACÚSTICO CHOVA+SENOR
Pared base normalizada: bloque de hormigón de 15 cm + yeso a ambas caras
Grosor base normalizada y peso: 17,5 cm y 300 kg/m²
Espesor total trasdosado: 19,5 cm
Descripción de la muestra: trasdosado auto-portante formado con amortiguadores SE-3802/03 TD1 (SENOR) + amortiguadores SE-TAV-500/11A y 11R (SENOR)
+ banda acústica SE-BEC-10×100 y SE-BEC-6×100 (SENOR) + canales y montantes de 48 mm (KNAUF) + banda desolidarizadora SE-MONT-BICAPA-40 (SENOR)
+ material absorbente CHOVANAPA de 4 cm (CHOVA) + PYL de 15 mm (KNAUF) + lámina acústica VISCOLAM 65 de 4 mm (CHOVA) + PYL de 12,5 mm (KNAUF)
Nota: para los productos 3900 TD2 y 3901 TD2 los resultados acústicos obtenidos en este ensayo también son válidos, ya que comparten estructura base (metal+EPDM) y polímeros.
Resultado: mejora de 17 dB a ruido aéreo respecto a pared base de 48 dB, alcanzando 65 dB de aislamiento total
Medición en laboratorio de mejora de aislamiento acústico a ruido aéreo – CON AMORTIGUADORES –
Medición en laboratorio de mejora de aislamiento acústico a ruido aéreo – SIN AMORTIGUADORES –
Aplicación
en proyectos
TRATAMIENTO ACÚSTICO SOBRE PARAMENTO VERTICAL
Cálculo de soportes acústicos para el diseño de solución de paramento mediante amortiguadores de GOMA
