WIE MAN EINE AKUSTISCHE VERKLEIDUNG MIT HOLZLATTEN UND HOLZPLATTEN HERSTELLT (REALER FALL IN EINEM AXTWURFSTAND)
🪓 Wenn der Aufprall das Geschäft ist… und auch das Problem

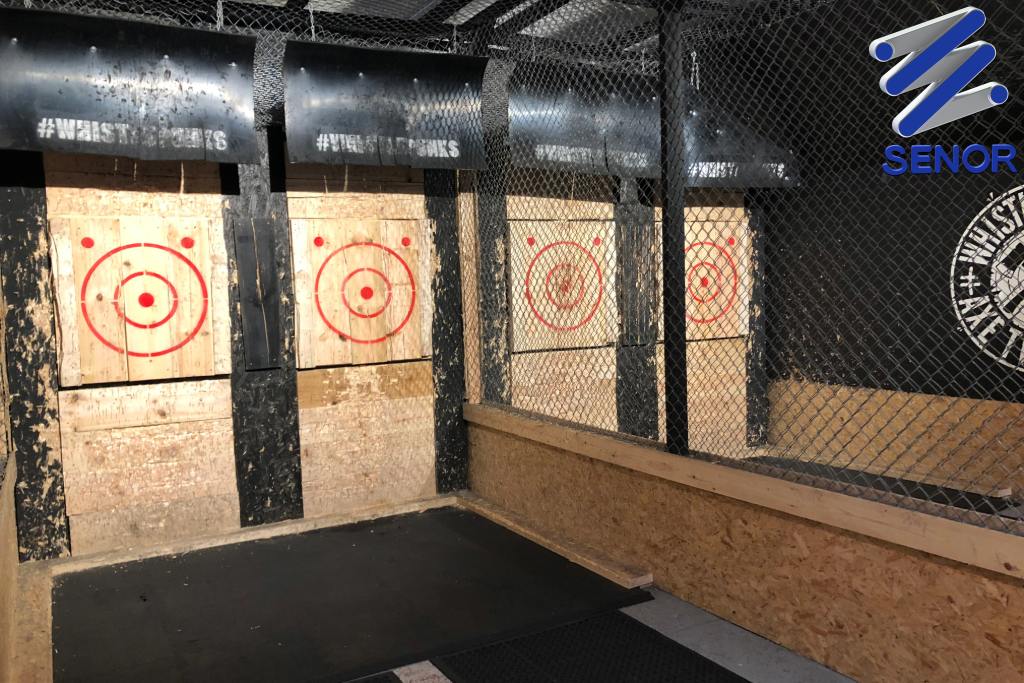

Die Axtwurfhallen, auch bekannt als „Axtwerfstand“, erleben als Freizeitaktivität einen Aufschwung. Aber neben dem Spaß gibt es auch eine ernsthafte Herausforderung: den Lärm..
Diese Lokale verursachen eine sehr hohe akustische und strukturelle Belastung, insbesondere aufgrund:
- Der direkte Schlag mit Axt gegen Holzoberflächen.
- Durch die Gebäudestruktur übertragene Schwingungen.
- Von den Teilnehmern verursachter Luftschall (Stimmen, Musik, Umgebungsgeräusche).
📍 Befindet sich der Axtwerfstand in einem Gebäude, das mit Wohnungen, Büros oder Geschäften geteilt wird, kann eine unzureichende Schalldämmung zu Beschwerden, Anzeigen oder sogar zur Schließung der Räumlichkeiten führen.
🧱 ¿Nur für Axtwurfstände? Nein: ist eine geeignete Lösung für jede Akustikwand mit Holzverkleidung
Obwohl diese Installation in einem Axtwurfstand durchgeführt wurde, ist das beschriebene System vollständig auf jede akustische Verkleidung anwendbar, die mit einer Holzlattenkonstruktion und einer Verkleidung aus OSB-, MDF- oder ähnlichen Platten ausgeführt werden soll.
🎯 Diese Lösung ist ideal für:
- Räumlichkeiten mit hohen Anforderungen an die mechanische Belastung.
- Räume mit hoher akustischer Belastung: Fitnessstudios, Kletterhallen, Proberäume, Werkstätten usw.
- Wohnungen oder Studios, in denen eine robuste, modulare und einfach zu installierende Lösung gewünscht wird.
- Renovierungen, bei denen keine Metallprofile oder Gipskartonplatten verwendet werden wollen.
Dank der Verwendung von Dämpfern und Akustikbändern ermöglicht dieses System die Herstellung von hochisolierenden und äußerst stabilen Verkleidungen, die vollständig von der ursprünglichen Struktur entkoppelt sind.
Die Lösung: eine professionelle Verkleidung mit Produkten von SENOR
In einem unserer letzten realen Projekte wurde eine hochleistungsfähige Akustikverkleidung installiert, die speziell dafür entwickelt wurde, starken Stößen standzuhalten und sowohl Struktur- als auch Luftschall zu dämmen.

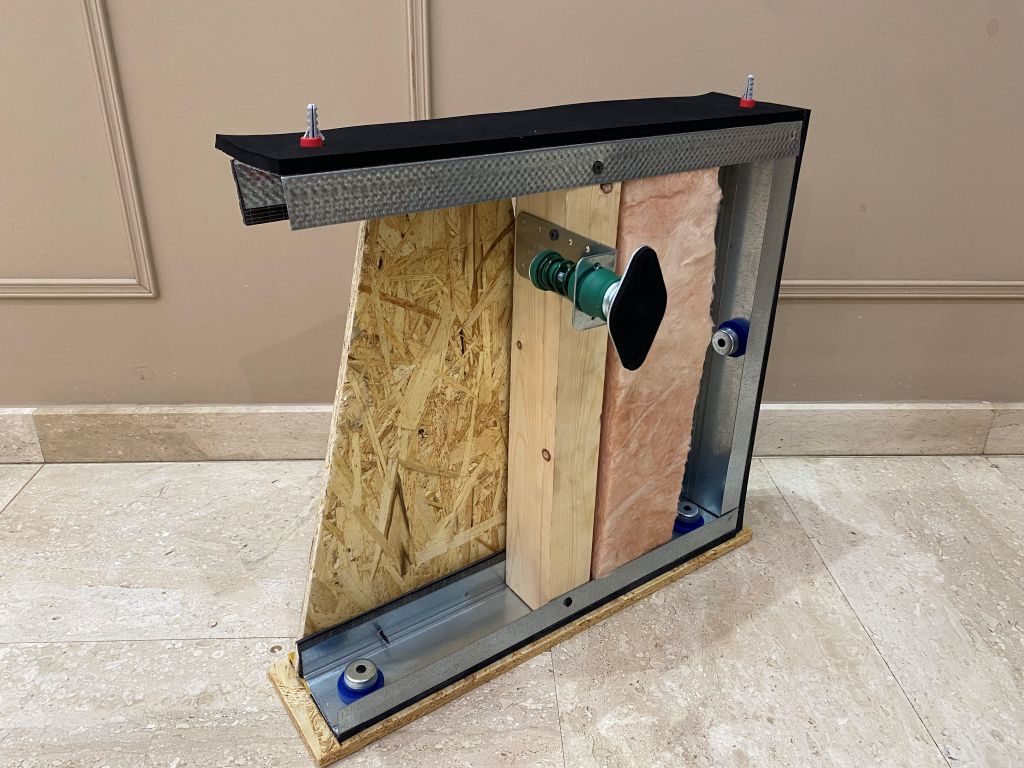

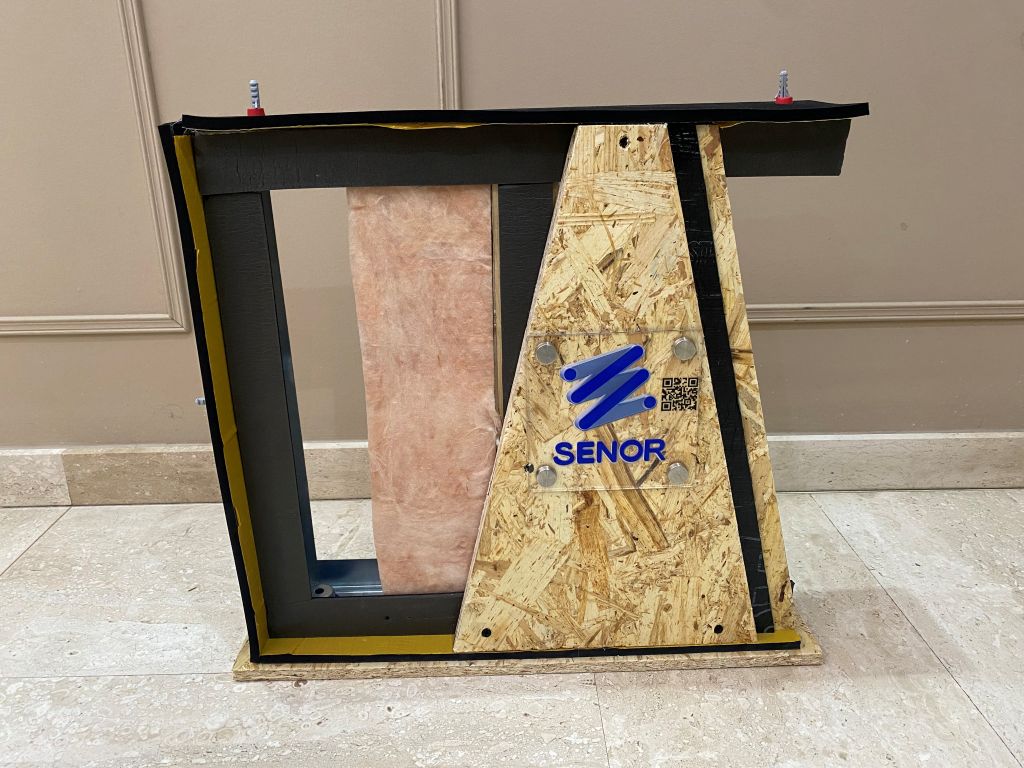

🔧 Installierte Komponenten (In der Reihenfolge ihrer Platzierung)
Dieses System besteht aus den folgenden Elementen, die nacheinander installiert werden, um eine optimale akustische und strukturelle Leistung zu gewährleisten:
| Nº | Elemente | Beschreibungtécnica | Produkt SENOR |
| 1 | Perimetrische Akustikdichtung | Vermeiden Sie direkten Kontakt mit der Gebäudestruktur (Boden, Decke und Wände) | SE-BEC-10×100 |
| 2 | 70 mm Metallkanäle | Verzinkter Umrandungskanal zur Aufnahme der Konstruktion | — |
| 3 | Akustikdübel (Boden und Wände) | Sie werden in den unteren horizontalen und vertikalen Kanälen angebracht | SE-TAV-500/11A (azul) |
| 4 | Akustikdübel (Decke) | Sie werden in den oberen horizontalen Kanälen angebracht | SE-TAV-500/11R (rojo) |
| 5 | Holzlatten | Leisten 70 × 50 mm (auf 68 mm angepasst, damit sie in die Kanalführung passen) | — |
| 6 | Hybrid-Dämpfer für Trockenbauwände | Strukturelle Entkopplung des Systems von der ursprünglichen Wand | SE-4800/30-TDM |
| 7 | Absorbierendes Material | Doppelte Steinwolle- oder Mineralwolle mit einer Stärke von 50–70 mm | — |
| 8 | Frontale Trennbänder | Es wird zwischen den Latten und den Platten angebracht, um Vibrationen zu dämpfen | SE-MONT-BICAPA-40 |
| 9 | Das erste Brett OSB | 15 mm starke Platte als strukturelle Basis und Masse | — |
| 10 | Akustikplatte | 4 mm starke Zwischenschicht zur Unterbrechung der Resonanz zwischen den Platten | — |
| 11 | Zweites Brett OSB | 15 mm starke Endplatte, verbessert die Masse und den Aufprallschutz | — |
📏 Echtes Beispiel: Verwendete Materialien und Mengen
Dieses Projekt wurde an einer Wand mit einer Länge von 8,5 Metern und einer Höhe von 4,7 Metern durchgeführt, wobei die Komplettlösung mit SENOR-Materialien zum Einsatz kam.

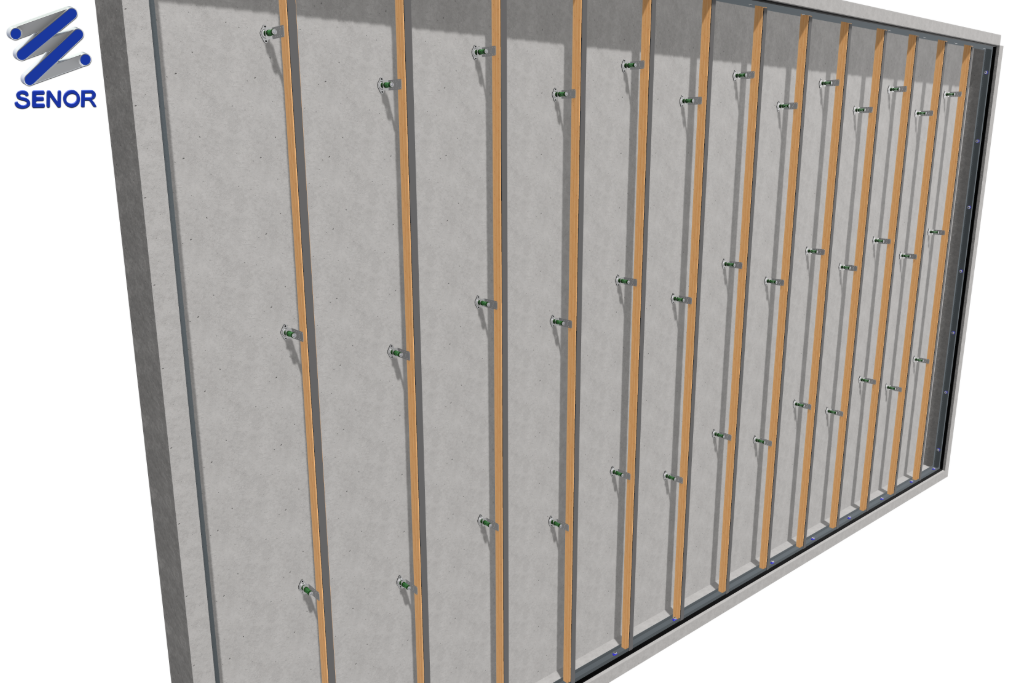

🧱 Verteilung der Latten
- Es wurden OSB-Platten mit einer Höhe von 244 cm und einer Breite von 122 cm verwendet.
- Daher wurden die Leisten alle 61 cm angebracht, um die Maße der Platte optimal zu nutzen.
- Es ist auch möglich, sie alle 40,6 cm (genaues Vielfaches der Breite der Platte) anzubringen, wenn die Struktur zusätzlich verstärkt werden soll.
📦 Verwendete Mengen
| Nº | Elemente | Menge | Produkt SENOR |
| 1 | Perimeter-Akustikband | 26,4 ml | SE-BEC-10×100 |
| 2 | Metallkanäle 70 mm | 26,4 ml | — |
| 3 | Akustikdübel (blau) | 27 uds | SE-TAV-500/11A |
| 4 | Akustikdübel (rot) | 13 uds | SE-TAV-500/11R |
| 5 | Holzleisten (ca. 70 × 50 mm ) | 13 uds | — |
| 6 | Hybrid- Dämpfer | 39 uds | SE-4800/30-TDM |
| 7 | Mineral- oder Steinwolle (Doppelschicht 40 mm) | 80 m² | — |
| 8 | Frontale Trennbänder | 87,5 ml | SE-MONT-BICAPA-40 |
| 9 | 4 mm Akustikfolie | 40 m² | — |
| 10 | Brett OSB von 15 mm (Doppelschicht) | 80 m² | — |
* Gesamtzahl der verwendeten OSB-Platten: ca. 30 Stück (244 x 122 cm)

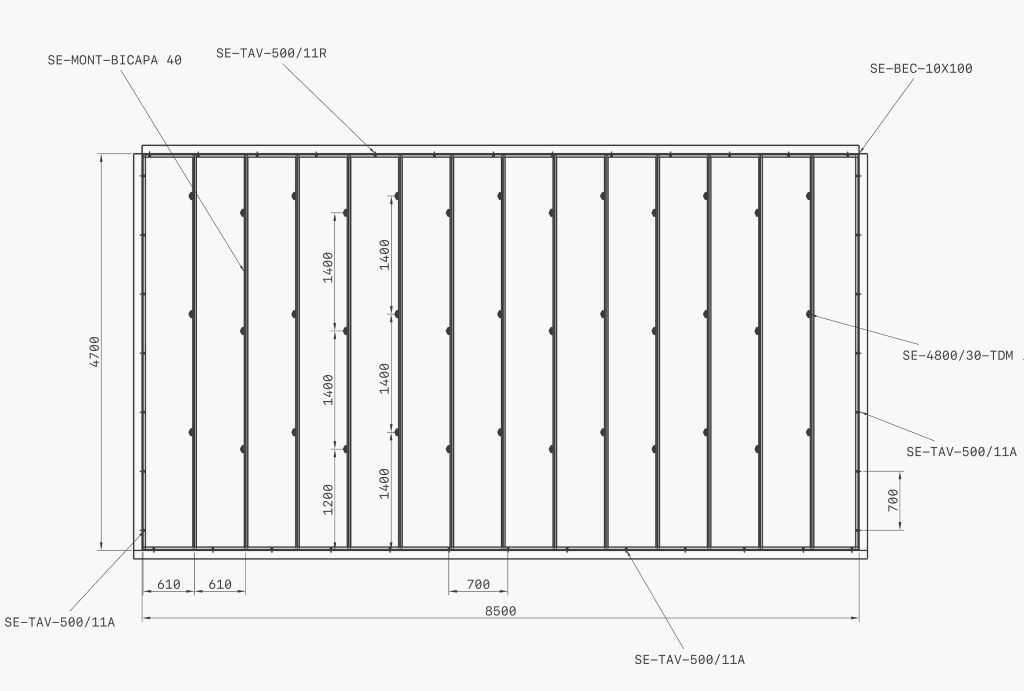

🔎 Detailplan des Installierten Systems
Nachfolgend zeigen wir Ihnen einen technischen Plan der installierten Akustikverkleidung mit den tatsächlichen Abmessungen, der Anordnung der Latten, der Dämpfer, des Akustikbands und des Entkopplungsbands.
📐 Gesamtdicke der Verkleidung: ca. 20 cm.
Diese Masse kann je nach den Anforderungen des Projekts leicht variieren, da der Dämpfer SE-4800/30-TDM regulierbar ist und somit die Gesamtdicke der Lösung zwischen ca. 14 und 22 cm eingestellt werden kann.
✅ Diese Flexibilität ermöglicht es, das System sowohl an beengte Platzverhältnisse als auch an robustere Konfigurationen anzupassen, bei denen eine größere strukturelle Trennung erforderlich ist.
Plan im Schnitt der akustischen Verkleidung:
🛠️ Vorteile des angewandten Systems
- ✅ Vollständige strukturelle Entkopplung dank DübelSE-TAV-500/11, Dämpfer SE-4800/30-TDM y Akustikband SE-BEC-10×100 SENOR.
- ✅ Extrem hohe mechanische Widerstandsfähigkeit gegen wiederholte Schläge mit Äxten.
- ✅ Echte Schalldämmung: Sowohl Strukturvibrationen als auch Luftschall werden gedämpft.
- ✅ Einfach zu installierendes System, das sich an andere Projekte anpassen lässt.
📌 Technische Empfehlungen
- Das Akustikband SE-BEC-10×100 Das Akustikband.
- Das Akustikband SE-MONT-BICAPA-40 wird auf die Holzlatten gelegt, genau an der Stelle, an der die Platten befestigt werden. Seine Funktion besteht darin, die zwischen beiden Materialien entstehenden Vibrationen zu dämpfen.
- Um die besten akustischen Ergebnisse zu erzielen, müssen alle Wände, die Decke und der Boden des Raums isoliert werden. Andernfalls kann der Schall über die unbehandelten Oberflächen übertragen werden.
🎯 Schlussfolgerung: Stille……. Selbst wenn Äxte fliegen
Ein Axtwurfstand kann ein sehr rentables Geschäft sein, aber nur, wenn er gut schallisoliert ist.
Diese SENOR-Lösung beweist, dass es möglich ist, Folgendes zu kombinieren:
- Maximale Widerstandsfähigkeit
- Akustischer Komfort
- Einfache Installation
- Schutz vor Vibrationen
All dies mit einer zu 100 % entkoppelten Anlage und speziellen Materialien für hohe Leistung.
📩 ¿Haben Sie ein ähnliches Projekt?
Wenden Sie sich an unser technisches Team, wir helfen Ihnen dabei, die beste Lösung für Ihre Räumlichkeiten zu finden:
📧 deutschland@senor.es | 📱 +34 696 23 59 97
🎥 Wenn Sie weitere Beispiele für Isolierung sehen möchten, besuchen Sie unseren YouTube-Kanal:
🔗 SENOR Akustische Isolatoren
