Doublage autoportant de hautes prestations avec amortisseurs SE-4800 TDM : maximum efficacité acoustique et sécurité avec EI120

Pourquoi le modèle 4800 TDM est le système le plus complet de SENOR pour les doublages acoustiques ?

Chez SENOR on continue d’évoluer pour offrir à nos clients des solutions à chaque fois plus efficaces, sures et adaptées aux exigences réelles des normes sur chantier. Le modèle 4800 TDM représente le ciment du rendement acoustique des doublages autoportants, grâce a sa conception hybride qui combine gomme et ressort.

Ce système non seulement se démarque pas sa capacité d’isoler efficacement un plus large rang de fréquences, sinon de plus inclus une solution testé au feu avec classification EI120, ce qui le convertie en une option exceptionnelle pour les projets nécessitant une insonorisation

Avantage du système avec amortisseur hybride 4800 TDM

Les systèmes avec amortisseurs gomme sont une solution fiable, versatile et très utilisé dans le secteur de la construction. Chez SENOR nous fabriquons avec des standards élevés de qualité et pensés pour offrir une excellente isolation acoustique dans les rangs optimum de fonctionnement.

Donc, lorsqu’un projet requit une isolation supérieure, spécialement aux basses fréquences ou dans des espaces générant un haut niveau de bruit, le modèle hybride 4800 TDM suppose un haut rendement acoustique.

Comparative entre système et système hybride 4800 TDM

Caractéristiques	Amortisseurs en caouchouc	4800 TDM (Hybride gomme+ressort)
Atténuation des basses fréquences	Limitée	Excellente
Atténuation des moyennes-hautes fréquences	Bonne	Excellente
Comportement linéal sous charge	Correcte	Stabilité supérieure
Essai de résistence au feu EI120	Non	Oui
Polyvalence en chantier	Haute	Haute
Résistance mécanique	Haute	Supérieure

Les deux solutions ont des fonctions différentes, et la gamme 4800 TDM est pensée pour des applications à hautes préstations, sans pour autant substituer l’efficacité des modèles seulement en gomme dans des situations standars.

Modèles disponibles selon la charge et la couleur

Pour s’adapter à différentes charges, le modèle 4800 TDM se fabrique en quatre versions, identifiées par couleur :

Référence	Couleur	Range de charge recommandé

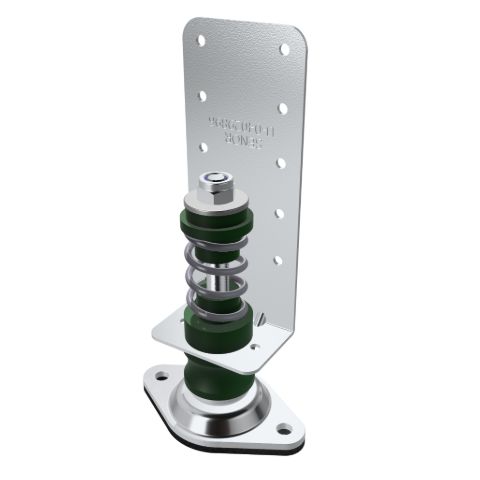

4800/15-TDM	Gris	3 à 15 kg

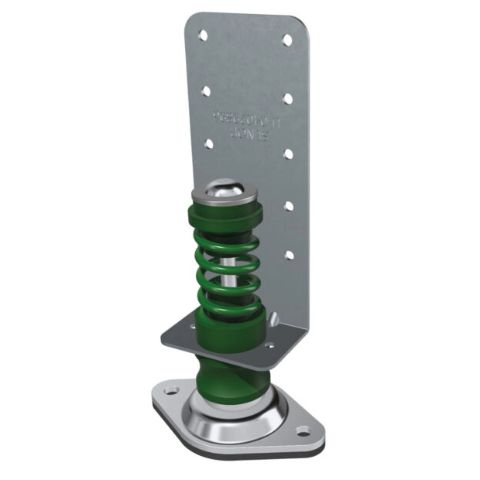

4800/30-TDM	Vert	15 à 30 kg

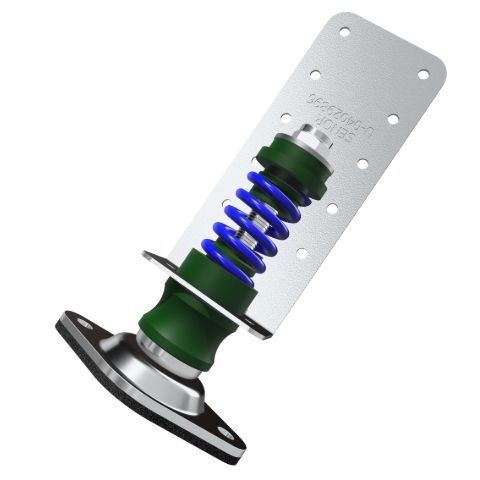

4800/50-TDM	Bleu	30 à 50 kg

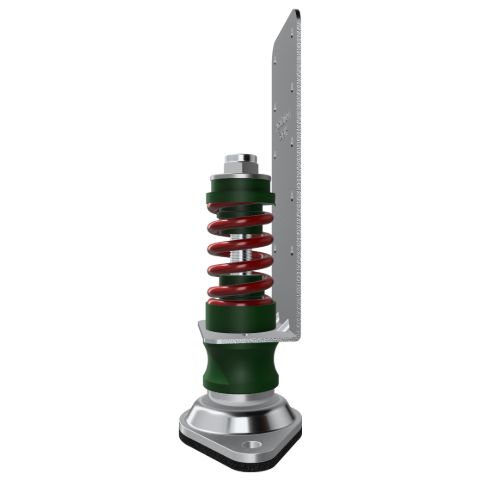

4800/75-TDM	Rouge	50 à 75 kg

Cela permet d’ajuster avec précision la solution constructive selon le poids des fourrures et du revêtement, garantissant un rendement optimum du système d’isolation acoustique.

Accédez au produit 4800 TDM

Découvrez tout les détails techniques, documents d’installation, essais acoustiques et essais de résistance au feu:
🔗 Voir amortisseur hybride 4800 TDM sur notre site internet

Produits complémentaires pour une solution acoustique complète

Pour obtenir une solution complète et optimisée, nous recommandons combiner l’amortisseur 4800 TDM avec les produits développés par SENOR, nous souhaitons minimiser les ponts phoniques acoustiques et améliorer la réponse globale du système:

Produits	Fonction principale
SE-TAV-500/11A	Capuchon élastique pour les rails horizontaux et les rails latéraux verticaux (atténuer vibrations)
SE-TAV-500/11R	Capuchon élastique pour les rails horizontaux de plafond (atténuer vibrations)
SE-TMT-50 R	Amortisseurs pour appuyer les canaux horizontaux du sol (atténuer vibrations)
SE-MONT-BICAPA-40	Bande de désolidarisation pour l’amortissement des vibrations entre profilés et plaques de plâtre
SE-BEC	Bande acoustique pour l’étanchéité du périmètre (pour assurer l’étanchéité et l’atténuation des vibrations)

🛠️ L’utilisation de ses composants garantissent une installation efficace, durable et maximum isolation acoustique, réduisant la transmission structurelle des vibrations sur tous les points critiques du système.

Quels types de son existent et comment les solutionner avec la fréquence ?

La fréquence du son, mesurée en Hertz (Hz), détermine si un son est grave, moyen ou aigus. Cette classification est clefs dans l’isolation acoustique, comme chaque type de son de comporte de différente manière et nécessite des solutions spécifiques.

Types de son	Fréquences associées	Déscription	Exemples communs
Graves	Basses Fréquences  (20–500 Hz)	Sons profonds et vibrations structurelles	Moteurs, machines, caisson de basse musique
Moyens	Moyennes Fréquences (500–2.000 Hz)	Sons naturels de l’environnement et voix humaine	Conversations, TV, instruments à vent
Aigus	Hautes Fréquences (2.000–20.000 Hz)	Sons âcres ou stridents	Siffles, flûtes, violons, alarmes

🔎 Le modèle 4800 TDM est conçu pour offrir un haut rendement sur tout le rang, ce qui rend cette solution idéale pour isoler efficacement tous les bruits graves comme les plus aigus.

Comportement acoustique : analyse des données réelles

L’un des aspects les plus appréciés du 4800 TDM est sa performance supérieure sur l’ensemble du spectre de fréquences, particulièrement utile lorsque vous souhaitez réduire efficacement les vibrations à basse fréquence et les bruits de structure, qui sont difficiles à contrôler avec d’autres systèmes.

Comparative en chambre réverbérante

Fréquence (Hz)	Doublage gomme	Doublage avec 4800/30-TDM
63 Hz	11,2 dB	22,5 dB
125 Hz	20,3 dB	31,8 dB
250 Hz	28,1 dB	38,9 dB
500 Hz	34,2 dB	42,3 dB
1000 Hz	38,5 dB	45,1 dB
2000 Hz	42,6 dB	48,7 dB
4000 Hz	46,3 dB	51,2 dB

🔎 Comment interpréter ce tableau?
Plus la valeur en décibels (dB) est élevée, plus le système est efficace pour isoler le son.
Le 4800 TDM offre une meilleure réduction du bruit à toutes les fréquences, mais il excelle surtout dans les basses fréquences, où les autres systèmes sont plus limités.

Sécurité garantie : système testé selon la classification EI120

En plus de son efficacité acoustique, le modèle 4800 TDM fait partie d’une solution constructive testée feu, obtenant la certification EI120. Cela signifie

• Étanchéité (E) : pas de flammes ni de gaz chauds pendant 120 minutes
• Isolation thermique (I) : maintien des températures sûres du côté non exposé
• Intégrité structurelle : le système préserve sa résistance mécanique durant l’incendie

Cette valeur ajoutée permet son usage sur projets où les normes contres incendie sont spécialement exigentes.

Champs d’application : pour un environnement avec d’hautes exigences acoustiques.

Le système avec le 4800 TDM est spécialement recommandé dans des espaces ou il y a besoin d’une isolation acoustique dû à la présence de bruits ou dérangements :

1. Studio d’enregistrement et salles d’essais
2. Cinémas, théâtres et auditorium
3. Bars, boîtes de nuit et locaux de loisir nocturne
4. Salles de musique et conservatoires
5. Locaux techniques, salle de machines y enceintes industrielles
6. Hôtels, bureaux, centres éducatifs et hôpitaux
7. Logements hautes gammes avec exigences acoustiques

Conclusion : une solution de pointe pour les applications de revêtement mural les plus exigeantes

Le revêtement mural autoportant avec le registre hybride 4800 TDM est la solution la plus avancée de SENOR. Il combine:

• Une isolation acoustique supérieure, même à basse fréquence
• Essai de résistance au feu EI120, garantissant la sécurité incendie
• Polyvalence et précision technique grâce à son rang de charges

Il ne remplace pas nos amortisseurs en caoutchouc, mais les complète en tant qu’option haut de gamme, lorsque le projet exige des performances acoustiques et réglementaires maximales. 🛠️ Vous avez un projet technique ou acoustique qui nécessite une solution haut de gamme? SENOR peut vous aider.
